    MG-H45

    MG-H45 kablo taşıyıcı - 45x80 mm alüminyum çıtalı kablo kanalı
    Ağır Seri Alüminyum Kablo Taşıyıcısı

    H45

    MG-H45 kablo taşıyıcı; 45×80 mm iç ölçülü, ağır yükler için tasarlanmış alüminyum çıtalı hareketli kablo taşıyıcıdır. Enerji zinciri (cable carrier) olarak da bilinen bu sistem; vinç, büyük CNC tezgahları ve ağır otomasyon hatlarında kabloları düzenli ve güvenli taşır.

    Superior handling, high resistance, large installation areas.



    Product Features
    1. Heavy Serie
    2. Inner Height: 45
    3. Inner Width: 80 to 200 mm
    4. Bending Radius: 200-250-300 mm
    5. Max. Hose Diameter: 40 mm





    MG-H45 Kablo Taşıyıcı Ürün Bilgileri

    1. Raw Material: PA6 %70 Cam Elyaf %30
    2. Frame Type: Stopper Body
    3. Stopper Color: Black
    4. Lath Type: Openabe Aluminium Lath
    5. End Connector: Plastic
    6. Divider Option: Movable Divider
    7. Gövde Ağırlığı: 95

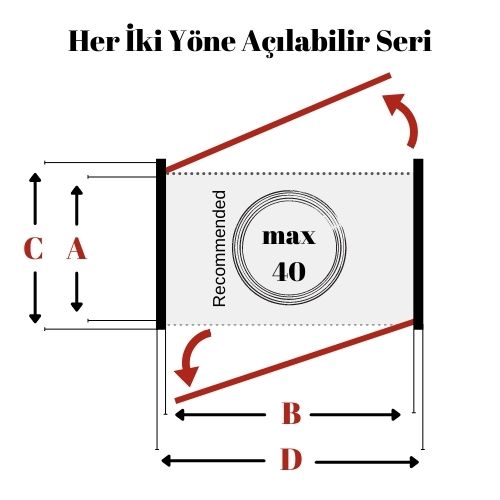

    MG-H45 kablo taşıyıcı teknik çizim





    A B C D W
    Inner Height Inner Width Outer Height Outer Width Weight (kg/mt)
    45 80 65 118 2,727
    45 90 65 128 2,897
    45 100 65 138 2,954
    45 120 65 158 3,068
    45 140 65 178 3,181
    45 150 65 188 3,238
    45 160 65 198 3,295
    45 180 65 218 3,409
    45 200 65 238 3,522

    MG-H45 kablo taşıyıcı teknik çizim



    R X Y L
    Bending Radius Installation Height Lenght of carrier in bend Pitch
    200 465 628 88
    250 565 785 88
    300 665 942 88
    EP M45 Ayak Bağlantı Ölçüleri
    E N V
    End Connector Side Hole Diameter Axis
    E1 8 –
    E2 8 –

    İlgili Ürünler ve Seriler: Daha küçük ölçü için MG-H30, daha yüksek kapasite için MG-H60 modelini inceleyebilirsiniz. Tüm modeller için Ağır H Seri alüminyum çıtalı kablo taşıyıcıları sayfasını ziyaret edin veya ölçü ve teklif için bize ulaşın.
