    MG-M25 A

    MG-M25 kablo taşıyıcı - 25x40 mm plastik hareketli kablo kanalı
    Orta M Seri Plastik Kablo Taşıyıcısı

    M25 A

    MG-M25 kablo taşıyıcı; 25×40 mm iç ölçülü, orta seviye yükler için tasarlanmış plastik hareketli kablo kanalıdır. Enerji zinciri (cable carrier) olarak da bilinen bu sistem, CNC tezgahları ve endüstriyel otomasyon hatlarında kabloları düzenli ve güvenli taşır.



    Product Features
    1. Medium Serie
    2. Inner Height: 25
    3. Inner Width: 40 ila 200 mm
    4. Bending Radius: 50-75-100 mm
    5. Max. Hose Diameter: 20 mm





    MG-M25 Kablo Taşıyıcı Ürün Bilgileri

    1. Raw Material: PA6 %70 Cam Elyaf %30
    2. Frame Type: Stopper Body
    3. Stopper Color: Red - Yellow
    4. Lath Type: Open / Opens inward-outward
    5. End Connector: Plastic
    6. Divider Option: Movable Divider

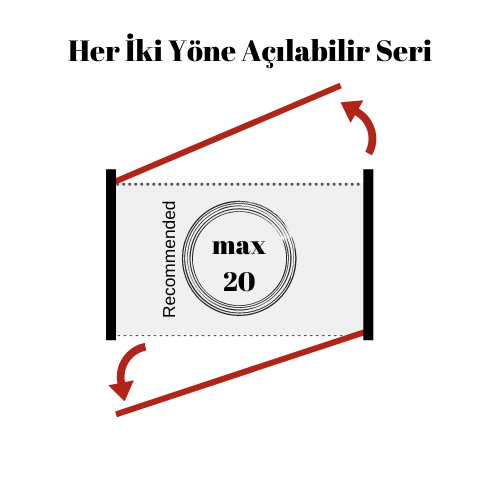

    MG-M25 kablo taşıyıcı teknik çizim

    MG-M25 kablo taşıyıcı teknik çizim









    Kanal içi hareket edebilen dikey seperatörler ile kablolarınızı rahatlıkla yönlendirebilirsiniz.





















    Düz tornavida uyumlu her iki yöne açılabilir çıtalar ile hareketli kablo kanalını kolayca monte ve demonte edebilirsiniz.

    A B C D W
    Inner Height Inner Width Outer Height Outer Width Weight (kg/mt)
    25 40 40 60 1,266
    25 50 40 70 1,316
    25 60 40 80 1,366
    25 80 40 100 1,489
    25 100 40 120 1,594
    25 120 40 140 1,724
    25 140 40 160 1,847
    25 160 40 180 1,882
    25 180 40 200 2,082
    25 200 40 220 2,276






    MG-M25 kablo taşıyıcı teknik çizim

    R X Y L
    Bending Radius Installation Height Lenght of carrier in bend Pitch
    50 140 157 50
    75 190 235 50
    100 240 314 50









    EP M25 End Connector Measurements





    E N V
    End Connector Side Hole Diameter Axis
    E1 6 12
    E2 6 12



    Montaj Videosu (M25 / M35 A)



    İlgili Ürünler ve Seriler: Daha yüksek kapasite için MG-M30 A modelini inceleyebilirsiniz. Tüm modeller için Orta M Seri plastik kablo taşıyıcıları sayfasını ziyaret edin veya ölçü ve teklif için bize ulaşın.
